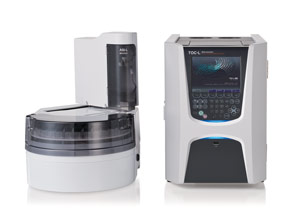

TOC-L Анализатор общего органического углерода

Настольные лабораторные анализаторы углерода с термокаталитическим окислением пробы при 680°С и бездисперсионным ИК-детектированием.

Диапазон измеряемых концентраций углерода: от 4 мкг/л до 30000 мг/л
Объем анализируемой пробы 10–2000 мкл

ТОС-анализаторы ШИМАДЗУ позволяют получать результаты измерения по следующим показателям: общий углерод (ТС), общий азот (ТN), общий органический углерод (ТОС), общий неорганический углерод (IС), общий нелетучий углерод (NPOC), общий летучий углерод (РОС), опционно.

Условия доставки для корпоративных клиентов:

Индивидуальные соглашения
Экспресс-доставка для крупных заказов
Глобальная доставка
Индивидуальные запросы

Подробнее об условиях доставки

Условия оплаты для корпоративных клиентов:

Безналичный расчет
Корпоративные карты
Банковский перевод

Подробнее об условиях оплаты

Есть вопросы?

Свяжитесь с нами по телефону: +7 (771) 771 32 21
По электронному адресу: info@shimlab.kz

Или оставьте заявку на обратный звонок

Выберите модель:

Не выбрана

TOC-L CPH

TOC-L CSH

TOC-L CPN

TOC-L CSN

Цена по запросу Доставка от 28 дней В наличии: на складе производителя

Добавить в корзину

Описание

Лабораторные анализаторы общего органического углерода серии TOC-L

TOC-L

Анализаторы общего органического углерода серии TOC-L от компании Shimadzu представляют собой высокоэффективные приборы для определения содержания органического углерода в различных образцах. Они работают по методу низкотемпературного термокаталитического окисления при 680°C, что позволяет анализировать как легкоразлагаемые, так и труднорастворимые органические соединения. Диапазон рабочих концентраций варьируется от 4 мкг/л до 30 000 мг/л по углероду, что делает их универсальными для анализа как ультрачистой воды, так и сильно загрязненных образцов.

Модельный ряд

Серия TOC-L включает четыре модели, каждая из которых предназначена для решения конкретных аналитических задач:

TOC-LCPH: модель с высокой чувствительностью (предел обнаружения 4 мкг/л), управляемая только от ПК.
TOC-LCSH: модель с высокой чувствительностью (предел обнаружения 4 мкг/л), поддерживающая двойное управление (ПК или встроенный процессор).
TOC-LCPN: стандартная модель, управляемая только от ПК.
TOC-LCSN: стандартная модель с двойным управлением (ПК или встроенный процессор).

TOC-L

Расшифровка обозначений:

C: термокаталитическое окисление (combustion).
P: управление от ПК (PC).
S: модель с двойным управлением (stand alone).
H: высокая чувствительность (high sensitive).
N: стандартная чувствительность (normal sensitive).

Основные характеристики

Широкий диапазон измерений

Модели TOC-LCSH/CPH: диапазон концентраций от 4 мкг/л до 35 г/л по углероду и от 5 мкг/л до 10 г/л по азоту.
Модели TOC-LCSN/CPN: диапазон концентраций от 50 мкг/л по углероду и 20 мкг/л по азоту.

Измеряемые параметры:

Общий углерод (TC).
Общий неорганический углерод (IC).
Общий органический углерод (TOC = TC - IC).
Общий нелетучий углерод (NPOC).
Опционально: общий летучий углерод (POC), общий азот (TN).

Функциональные возможности

Автоматическое разбавление
Функция автоматического разбавления позволяет адаптировать концентрацию образца под рабочий диапазон прибора, что продлевает срок службы катализатора и трубки каталитического окисления.

Надежная система ввода образца

Автоматическое подкисление пробы и введение в прибор.
Возможность добавления приоритетных образцов в любой момент анализа без прерывания работы.

Дополнительные аксессуары

Для расширения функциональности анализаторов TOC-L доступны следующие опции:

Приставка TNM-L: для определения общего азота.
Набор для ввода газообразных образцов: анализ газообразных проб.
Приставка для прямого сжигания твердых проб: анализ твердых образцов.
Комплект для очистки газа-носителя: использование сжатого воздуха в качестве газа-носителя.
Возможность анализа морской воды и малых объемов образцов.

Компактность и энергоэффективность

TOC-L

Ширина приборов серии TOC-L уменьшена на 20% по сравнению с предыдущими моделями, что позволяет эффективно использовать лабораторное пространство.
Приборы отмечены эко-маркой Shimadzu благодаря снижению энергопотребления на 43%.

TOC-L

	Высокочувствительные модели		Стандартные модели
Модель	TOC-L CPH	TOC-L CSH	TOC-L CPN	TOC-L CSN
Метод измерения	680ºС каталитическое сжигание – бездисперсионное ИК детектирование
Управление анализатором	только от ПК	двойное управление	только от ПК	двойное управление
Измеряемые показатели	Общий углерод (ТС) Неорганический углерод (IC) Общий органический углерод (TOC=TC-IC) Нелетучий органический углерод (NPOC) Опция: POC, TOC (=NPOC+POC), TN
Тип образца	Водные образцы (опционально твердые или газообразные)
Диапазон измерений	TC: 0–30000 мг/л IC: 0–35000 мг/л TN: 0–10000 мг/л POC: 0–500 мг/л		TC: 0–30000 мг/л IC: 0–30000 мг/л TN: 0–10000 мг/л POC: 0–500 мг/л
Предел обнаружения	TC, IC: 4 мкг/л TN: 5 мкг/л		TC: 50 мкг/л IC: 4 мкг/л TN: 20 мкг/л
Точность измерения	Коэффициент вариации 1,5% макс.
Время анализа	TC: ~3 мин IC:~3 мин		TC: ~3 мин IC:~4 мин
Объём пробы	10~2000мкл		10~150мкл
Функция разбавления	Разбавление в 2–50 раз (автоматическое с помощью шприцевого насоса)
Газ-носитель	Воздух особой чистоты (содержание CO, CO2, HC не более 1 ppm) Азот высокой чистоты (кроме работы с приставкой для определения общего азота) Сжатый воздух (для стандартных моделей)
Размеры, мм	340 (Ш) * 660(Г) * 480(В)
Вес	35 кг

Метод каталитического окисления при 680°C от Shimadzu

Компания Shimadzu разработала инновационный метод каталитического окисления при температуре 680°C, который лег в основу серии лабораторных анализаторов общего органического углерода TOC-L. Этот подход позволяет эффективно анализировать органические соединения любого типа, включая как низкомолекулярные, так и сложные макромолекулярные структуры.

Ключевые особенности анализаторов TOC-L

Главным преимуществом анализаторов серии TOC-L является их способность окислять не только легкоразлагаемые органические соединения, но и труднорастворимые вещества. Это делает их универсальными для работы с широким спектром образцов, от чистых водных растворов до сложных органических матриц.

Принцип измерения общего органического углерода (TOC)

Каталитическое окисление
Метод основан на полном сжигании образца в каталитической трубке, заполненной платиновым катализатором, при температуре 680°C. Простота процесса исключает необходимость предварительной подготовки проб, что значительно повышает эффективность анализа.

Детекция диоксида углерода
Образующийся в результате окисления диоксид углерода (CO₂) измеряется с помощью бездисперсионного инфракрасного детектора (NDIR). Использование NDIR обеспечивает высокую чувствительность анализаторов TOC-L с пределом обнаружения до 4 мкг/л.

Схема работы:

Образец поступает в каталитическую трубку с платиновым катализатором.
При нагреве до 680°C происходит полное окисление органических соединений до CO₂.
Образовавшийся CO₂ охлаждается, осушается и измеряется NDIR-детектором.
Концентрация общего углерода (TC) рассчитывается по калибровочной кривой.

Определение неорганического углерода (IC)

Для измерения неорганического углерода образец окисляется, после чего продувается для удаления CO₂, образовавшегося из неорганических соединений. Концентрация IC определяется отдельно.

Расчет TOC:
TOC = TC - IC

TOC-L

Определение нелетучего органического углерода (NPOC)

При анализе питьевой воды и других образцов, содержащих карбонаты и гидрокарбонаты, прямое определение TOC как разности между TC и IC может привести к значительным погрешностям. Для точного измерения используется метод определения нелетучего органического углерода (NPOC):

Образец подкисляется для перевода карбонатов и гидрокарбонатов в CO₂.
CO₂ удаляется продувкой.
Оставшийся органический углерод (NPOC) измеряется как TOC.

TOC-L

Преимущества метода

Высокая чувствительность: Предел обнаружения — 4 мкг/л.
Универсальность: Возможность анализа широкого спектра органических соединений.
Эффективность: Отсутствие необходимости в предварительной обработке проб.
Точность: Минимизация ошибок благодаря раздельному измерению TC и IC.

Соответствие регуляторным требованиям

В таких отраслях, как пищевая и фармацевтическая промышленность, а также в сфере экологического мониторинга, соблюдение нормативных требований является критически важным. Эти требования направлены на обеспечение достоверности и воспроизводимости измерений.

Основные стандарты и руководства:

Фармацевтическая промышленность: GLP (Надлежащая лабораторная практика), GMP (Надлежащая производственная практика), US FDA 21 CFR Part 11.
Лаборатории и контролирующие органы: ГОСТ ИСО/МЭК 17025-2009 (ISO 17025).

Эти стандарты охватывают не только методики проведения анализов, но и такие аспекты, как калибровка оборудования, проверка приборов, обучение персонала, а также хранение и обработка данных в цифровом формате.

Безопасность и целостность данных

Для обеспечения безопасности данных и соответствия требованиям управления электронными записями и электронной подписью (ER/ES) используется программное обеспечение TOC-Control, интегрированное с дополнительным ПО LabSolutions DB/CS.

TOC-L

Функции безопасности в ПО TOC-Control:

Идентификация пользователей: Доступ к системе осуществляется через ID и пароль.
Контрольный журнал: Ведутся записи всех действий пользователей, включая изменения параметров настройки прибора.
Защита данных: Запрет на удаление или редактирование результатов измерений.

История операций

Программное обеспечение TOC-Control автоматически сохраняет все действия, выполняемые на приборе. Это включает:

Даты и имена пользователей.
Изменения параметров настройки прибора.
Состояние оборудования в момент выполнения операций.

Такая функция позволяет отслеживать все манипуляции с прибором, что особенно важно для аудитов и проверок.

TOC-L

Применение ТОС-анализаторов

Общий органический углерод, ООУ (total organic carbon, TOC) — углерод, присутствующий в воде в виде органических соединений в растворенном и нерастворенном состоянии. ТОС-анализаторы применяются во всех областях, где необходимо оценивать качество воды по сумме содержащихся в ней органических соединений. Также показатель ТОС используют для оценки качества производственного процесса, например, процедуры проверки чистоты оборудования.

Область применения ТОС анализаторов с термокаталитическим способом окисления шире, чем ТОС-анализаторов с так называемым «мокрым» окислением с помощью УФ-излучения. Основными причинами этого являются более широкий диапазон определения концентрации ТОС (ТОС-анализаторы с УФ-излучением рассчитаны на более низкие концентрации ТОС), и надежность полного окисления всех органических соединений, даже находящихся в пробе в форме взвеси (что невозможно в ТОС-анализаторах, использующих УФ-излучение).

«Анализаторы общего органического углерода компании Shimadzu для исследования проб различной природы», журнал «Аналитика», 2/2013

Фармацевтическая промышленность

Оценка качества чистой и ультрачистой воды для инъекций
Изучение и мониторинг используемой воды на возможное присутствие органических загрязнений
Валидация процессов очистки технологического оборудования

«Валидация очистки технологического оборудования на фармацевтическом предприятии с помощью ТОС-анализаторов», Shimadzu News, 2/2018

«Контроль чистоты технологического оборудования методом определения общего органического углерода», журнал «Аналитика», 6/2014

«Изменения в Американской Фармакопее <643>», Shimadzu News, 1/2014

«Применение ТОС-анализаторов SHIMADZU для решения задач фармацевтической отрасли», журнал «Фармацевтическая отрасль», 6/2013

Экология

Мониторинг качества питьевой воды
Контроль состояния природных источников воды, изучение и мониторинг органических загрязнений рек, озер, прудов и других видов природных вод
Контроль и управление качеством промышленных и бытовых стоков, системы очистки промышленных и муниципальных стоков, контроль качества очищенной и рециркуляционной воды на предприятиях
Изучение и мониторинг степени загрязнения почв, илов и осадочных отложений и т.д.

Химическая промышленность
