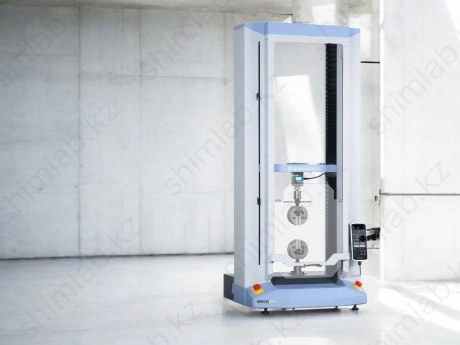

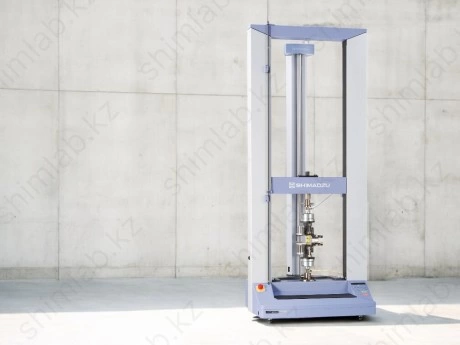

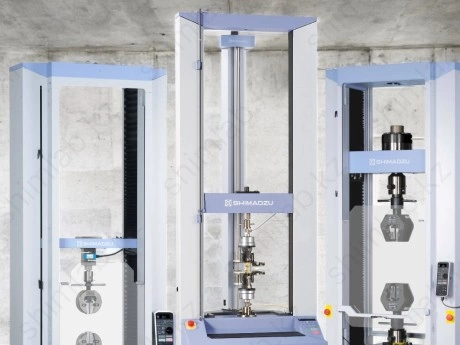

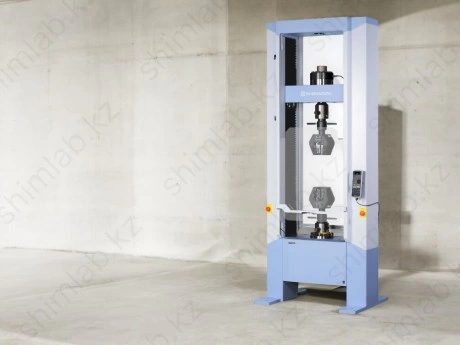

AGS-X серия Универсальные испытательные машины Shimadzu

Выгодное соотношение цена-качество
Новые модели испытательных машин серии AGS-X представляют собой практичное и доступное решение для исследования механических свойств материалов. Они сочетают в себе высокую производительность, надежность и экономичность, что делает их идеальным выбором для лабораторий с различными потребностями.

Легкий контроль напряжений и деформаций

• Возможность в реальном времени настраивать параметры управления на основе измеренного усилия и данных о деформациях.

• Надежное сравнение с неизвестными выборочными данными без необходимости предварительных испытаний.

• Функция автотюнинга обеспечивает контроль натяжения в соответствии с требованиями стандарта ISO 6892-2009.

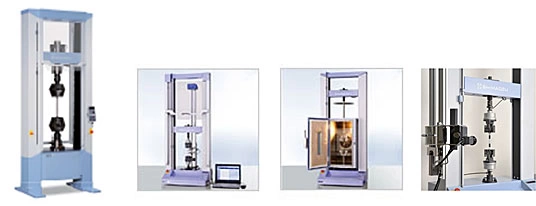

Применение AGS-X серии для различных материалов:

	Чугун и сталь	В дополнение к традиционному контролю напряжений все более востребованными становятся испытания на растяжение с контролем деформации. ISO 6892-2009 JIS Z2241-2010
	Пластики и резины	Измерение модуля упругости в областях сверхмалых деформаций, запрещенных стандартами ISO и JIS, стало необходимостью. ISO 527 ISO 178 JIS K7171
	Керамика	Многие образцы повреждаются из-за микроскопических смещений, поэтому необходим точный контроль с самого начала тестирования.

Достижение достоверного S-S графика
С применением высокоточных датчиков нагрузки машины серии AGS-X обеспечивают:

• Широкий диапазон гарантируемой точности нагрузки: от 1/500 до 1/1, что позволяет выполнять практически все испытания без необходимости переключения нагрузочной ячейки или захватов.

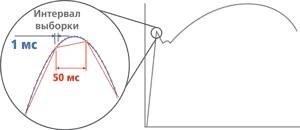

• Высокоскоростная выборка данных (1 мс): обеспечивает плавную кривую "нагрузка/удлинение" и повышает точность определения ключевых параметров, таких как предел текучести и модуль упругости.

Преимущества:

• Эффективность измерений: широкий диапазон точности и высокая скорость выборки данных делают процесс испытаний быстрым и точным.

• Универсальность: возможность работы с различными материалами и типами испытаний.

• Соответствие стандартам: машины серии AGS-X соответствуют международным стандартам, включая ISO и JIS.

Серия AGS-X — это надежное и универсальное решение для лабораторий, где требуется высокая точность, гибкость и экономичность в проведении механических испытаний.

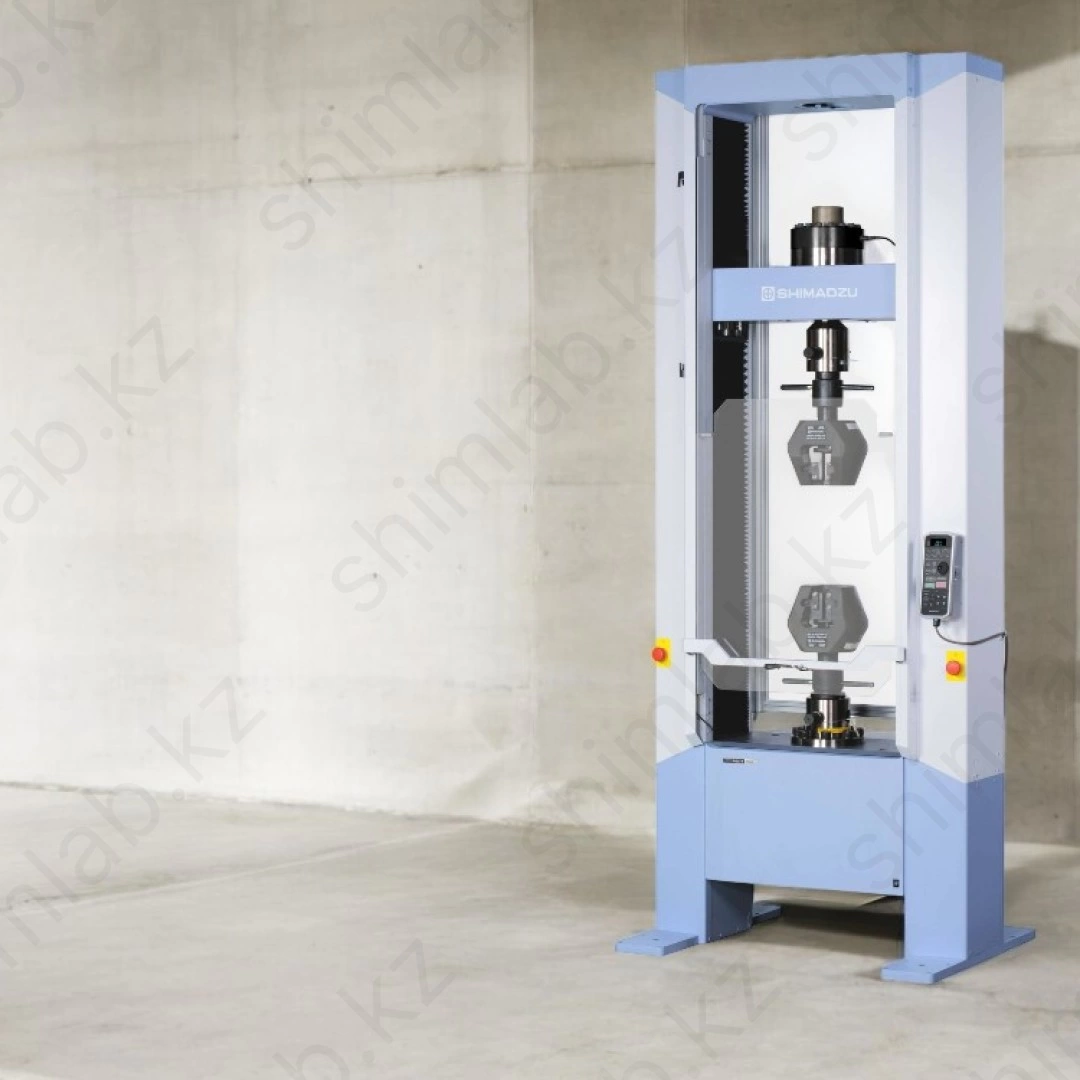

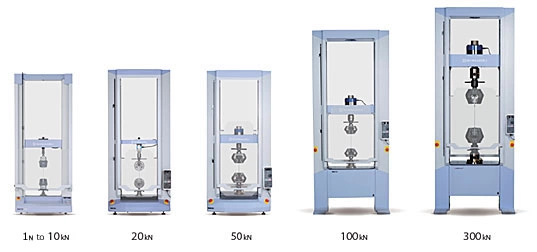

Единый соединительный узел для испытаний на растяжение и сжатие (для рам на 20–300 кН)

Используется единый соединительный узел для испытаний на растяжение и сжатие, что облегчает смену оснастки. Узел оснащён гайкой, помещённой в верхней части нагрузочной ячейки, что позволяет безопасно разъединять оснастку.

Контроль напряжений и деформаций

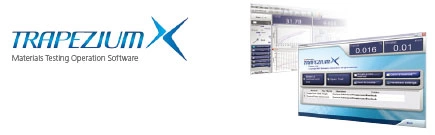

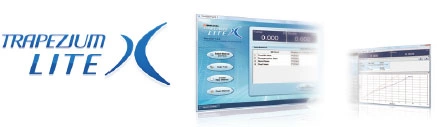

Чтобы провести тестирование материала на растяжение или сжатие, достаточно вызвать метод испытания из программного обеспечения TRAPEZIUM LITE X. Также испытательные машины серии AGS-X могут работать автономно без подключения к ПК с использованием тестовых методик, созданных непосредственно на машине.

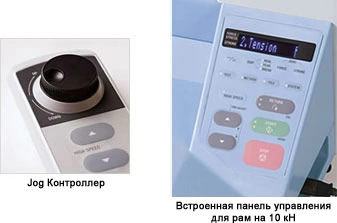

Jog Контроллер (опционально)

Позволяет осуществлять ручной контроль положения траверсы. Поворотный переключатель делает точное позиционирование очень лёгким.

Основная панель управления

Основная панель управления обеспечивает создание метода испытания, позволяя проводить тестирование без подключения к ПК. Возможно выполнение различных операций с помощью джойстика, например, управление захватами или автоматическим экстензометром. Основная панель управления подвижна, что позволяет установить ее под удобным углом.

Многоцелевой лоток (настольные модели)

Большое пространство в передней части инструмента. Идеально подходит для размещения приспособлений, подготовки образцов или заметок.

Установка предела хода одним касанием

Функция безопасности останавливает машину, если изменения силы превышают определенный уровень во время установки образца или возврата траверсы. Кроме того, имеется легкая установка ограничителей хода одним касанием.

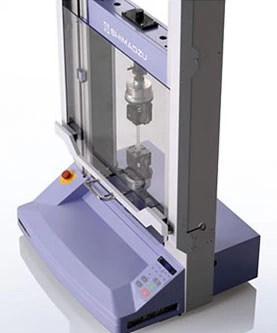

Защитный экран

Контроль разрушения испытуемого образца во время тестирования.

Блокировка повышает безопасность: оператор может легко поднимать и опускать защитный экран благодаря слайдерному механизму.

Две кнопки экстренной остановки

Кнопки экстренной остановки установлены с обеих сторон (для рамы на 20–300 кН).

Передовое программное обеспечение отвечает вашим потребностям при разработке новых материалов и контроле качества.

Улучшает производительность и эффективность контроля качества

Наименование модели			AGS-10kNXD	AGS-20kND	AGS-50kNXD
Максимальная допустимая нагрузка			10 кН	20 кН	50 кН
Возможные нагрузочные ячейки			1 Н / 2 Н / 5 Н / 10 Н / 20 Н / 50 Н 100 Н / 500 Н 1 кН / 5 кН / 10 кН	20 кН	50 кН
Способ нагружения			Прямой высокоточный постоянный контроль скорости деформирования через привод с винтом на шаровой опоре		Прямой, высокоточный, постоянный контроль деформации с использованием прецизионного привода с винтом на шаровой опоре
Измерение усилия	Точность	Высокоточный блок (1/500; ± 0,5%)	В пределах ± 0,5% от значения силы (от 1/500 до 1/1 номинальной мощности нагрузочного элемента)  Соответствует EN 10002-2 Grade 0.5, ISO 7500-1 Class 0.5, BS 1610 Class 0.5, и ASTM E4, JIS B7721 Class 0.5.*1
		Блок стандартной точности (1/500; ± 1%)	В пределах±1% от значения силы (от 1/500 до 1/1 номинальной мощности нагрузочного элемента)   Соответствует EN 10002-2 Grade 1, ISO 7500-1 Class 1, BS 1610 Class 1, и ASTM E4, JIS B7721 Class 1. *1
	Калибровка усилия		Автоматическая калибровка. По выбору: калибровка силы (растяжение), калибровка силы (сжатие) или калибровка силы (растяжение и сжатие)
Скорость траверсы		Диапазон скорости	от 0,001 до 1000 мм/мин (произвольная плавная установка)	от 0,001 до 1600 мм/мин (произвольная плавная установка)	от 0,001 до 800 мм/мин (произвольная плавная установка)
		Скорость возврата макс.	1500 мм/мин	2200 мм/мин	1100 мм/мин
Точность скорости траверсы*2			± 0,1%
Скорость траверсы  и допустимая нагрузка			Максимальная допустимая нагрузка для всех скоростей
Расстояние между траверсой и площадкой (мм) (Ход при растяжении) *3			1200 мм (760 мм, MWG)	1250 мм (765 мм, MWG)	1210 мм (745 мм, MWG)
Эффективная ширина для испытания			425 мм
Определение позиции траверсы		Способ измерения	Оптическое кодирующее устройство
		Дисплей	Цифровой дисплей (разрешение дисплея: 0,001 мм)
		Точность	± 0,1% от показанной величины или ± 0,01 мм (что больше)
Скорость выборки данных			1000 Гц макс. *4
Стандартные функции			Автоматическое распознавание нагрузочного элемента Функции отображения силы, напряжения, хода, положения Внешний аналоговый выход (2 канала) Внешний аналоговый вход (2 канала) Внешний цифровой вход (2 канала) Выход на самописец (опция) Выход на интегратор (опция) Автоматический контроль усилия Автоматический контроль деформации (с автонастройкой) Автоматическое обнуление силы испытания Автоматическая калибровка силы испытания Определение разрыва, автовозврат Защитный экран, предохраняющий оператора от осколков разрушенного образца (опция) Определение перегрузки Функция «защита от касания»
Аксессуары			Нагрузочная ячейка (с калибровочным кабелем 2,5 м), шток, крепежные детали  для кабеля, руководство по эксплуатации	Нагрузочная ячейка (с калибровочным кабелем 5 м), шток, крепежные детали для кабеля, руководство по эксплуатации	Нагрузочная ячейка (с калибровочным кабелем 5 м), шток, крепежные детали для кабеля, руководство по эксплуатации
Габариты			653 × 520 × 1603 (Ш×Г×В, мм)	718 × 641 × 1633 (Ш×Г×В, мм)	718 × 641 × 1633  (Ш×Г×В, мм)
Вес			85 кг	235 кг	260 кг
Требования по электропитанию			Одна фаза,  100/120/220/240 В, перем. ток, (переключаемый тип) 50/60 Гц; 1,2 кВА	Одна фаза 200–230 В, перем. ток, 50/60 Гц;  4,0 кВА
			Колебания напряжения питания ± 10% от установленной величины. Класс заземления D (менее 100 Ом)
Условия эксплуатации			Температура от 5°C до 40°С, влажность от 20% до 80% (без конденсации), Вибрация пола: частота макс. 10 Гц, амплитуда макс. 5 мкм.

*1 Стандарты JIS B7721, EN 10002-2, ISO 7500-1 и ASTM E4 рекомендуют провести повторную верификацию после установки испытательной машины.

*2 Точность скорости траверсы вычисляется путем пересчета величины перемещения траверсы в пределах определенного периода времени при скорости траверсы от 0,5 мм/мин до 500 мм/мин в нормальных условиях работы.

*3 Ход при растяжении это величина, полученная при условии использования захватов типа MWG (безклинового типа) или захватов типа SGG (плоские захваты винтового типа).

*4 ПО TRAPEZIUM X или TRAPEZIUM LITE X необходимы для этих функций. Более того, когда используется автоматическая регулировка нагрузки/напряжения (автоматическая настройка) и автоматический контроль растяжения (автоматическая настройка), скорость выборки становится 10 мс.

*5 Интегратор Dataletty (опция) и ПО TRAPEZIUM X или TRAPEZIUM LITE X не могут использоваться вместе.
